Tekening en lijsten komen uit hetzelfde IFC-model, dus ze lopen niet uit elkaar.
PRODUCTIE
Van IFC-model naar productietekening per element
Upload het IFC-model uit je tekenprogramma en Beamcore deelt het op in elementen met hun balken en platen. Per element zie je een 3D-weergave, een balken- en platenlijst en automatische productietekeningen per zone met maatvoering. De werkvoorbereiding zet elementen klaar, de fabriek werkt ze stap voor stap af. Voor timmerfabrieken en prefab-bouwers die van model naar werkvloer willen zonder alles opnieuw te tekenen. Beschikbaar als add-on van 75 euro per maand bovenop je abonnement, inclusief de productieplanning en Wkb & Kwaliteitsborging.
IFC-MODEL INLEZEN
Elementen, balken en platen uit je model
Upload het IFC-model in het tabblad Productie van je project; getest met exports uit hsbCAD. Beamcore leest het model op de server uit naar elementen zoals wanden, vloeren en daken, met hun onderdelen en zones. Elke nieuwe versie van het bestand wordt een nieuwe revisie, zodat je altijd terug kunt kijken.
- Elementen met hun balken en platen, per groep en type
- Zones zoals regelwerk, binnenplaten en buitenplaten
- Zones en elementtypen stel je per bedrijf in
- Elke versie van het model blijft bewaard als revisie
3D EN LIJSTEN
Het element in 3D met de balken- en platenlijst ernaast
Open een element en je ziet het in 3D, met de balkenlijst en de platenlijst ernaast. Zet zones aan en uit om bijvoorbeeld alleen het regelwerk te zien. Lijst en model werken samen, zodat je snel vindt wat je zoekt.
- Klik op een onderdeel in 3D en de regel in de lijst licht op
- Klik op een regel en alle gelijke onderdelen lichten op in het model
- Zones per element aan en uit zetten
- Positienummers die leesbaar blijven: zit een nummer in de weg, dan schuift het opzij met een lijntje naar het onderdeel
- Hout in vurenkleur met een eigen tint per balk, en een transparante weergave
- Meten met snappen op hoekpunten en randen
PRODUCTIETEKENING
Een maatgevoerde tekening van het regelwerk, automatisch

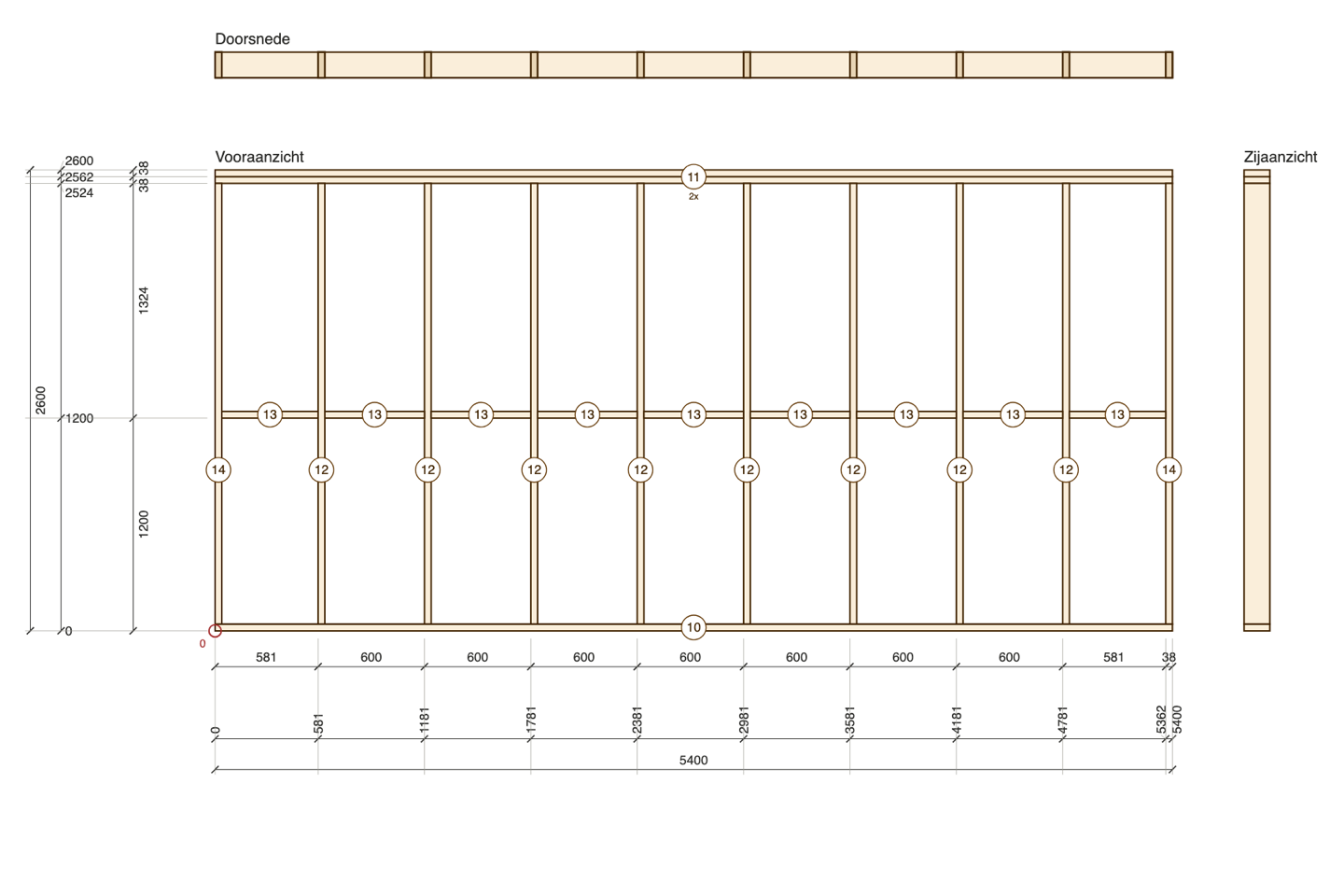

Per element maakt Beamcore een productietekening van het regelwerk: vooraanzicht, doorsnede boven de wand en zijaanzicht. De maten lopen vanaf een nulpunt linksonder, met doortelmaten en tussenmaten naar de zijkant van de stijlen en regels, nooit naar het hart. Omdat de vorm uit het 3D-model komt, kloppen ook schuine regels, schuine koppen en hoeken bij topgevels en daken.
- Doortelmaten en tussenmaten, de ketting telt altijd precies op
- Positienummers op de onderdelen en de balkenlijst op het blad
- Een kopbalk met project, element, zone, maten en status, en een titelblok met het logo van je opdrachtgever
- Drie niveaus van maatvoering: Basis, Uitgebreid en Volledig
- Een tekening per zone: regelwerk, binnenplaten, buitenplaten en latten, in de volgorde van de fabriek
- Download als vector-PDF op A3 liggend, per zone of alle zones in één PDF
WERKVOORBEREIDING EN FABRIEK
De fabriek ziet alleen wat is klaargezet
De werkvoorbereiding controleert elk element in het tabblad Productie en zet het klaar voor productie, los of alles tegelijk. De fabriek werkt in een eigen weergave: per element de zones als stappen, met 3D en de productietekening naast elkaar. Komt er een nieuwe versie van het model, dan ziet de fabriek die pas nadat hij opnieuw is klaargezet.
- Klaarzetten en terugtrekken per element, met wie en wanneer
- Een eigen rol Werkplaats die alleen de fabrieksweergave ziet
- Tekst voor de fabriek op de tekening, op een eigen plek en met of zonder pijl
- Vorige en volgende element, PDF van alle zones en het IFC-bestand bij de hand
WAAROM HET WERKT
Van model naar werkvloer zonder overtekenen
02
Revisies bewaard
Elke nieuwe versie van het model is een nieuwe revisie met zijn eigen geschiedenis.
03
Klaar voor de werkvloer
Een vector-PDF op A3 met maten, positienummers en balkenlijst.
04
Alleen voor je team
Admin, tekenaar en planner kunnen kijken, de werkplaats ziet alleen wat is klaargezet; klant en aannemer zien niets.
Veelgestelde vragen
Nee, dit is een add-on van 75 euro per maand bovenop je bestaande abonnement. Je zet hem zelf aan bij je registratie of via Abonnement wijzigen in het portaal, en kunt hem weer opzeggen.
Een IFC-export uit je tekenprogramma waarin elementen met hun balken en platen staan. Productie is getest met exports uit hsbCAD.
Voor elke zone van het element: het regelwerk, de binnenplaten, de buitenplaten en de latten. Je downloadt één zone of alle zones in één PDF, in de volgorde waarin de fabriek ze maakt. Bij een buitenzone staat op het blad dat het element is omgedraaid.
Admin, tekenaar en planner kunnen kijken. Klanten en aannemers op het project zien het tabblad Productie niet.
Benieuwd hoe jouw model eruitziet als productietekening?
Plan een demo en zie hoe een IFC-model in een paar minuten elementen, lijsten en maatgevoerde tekeningen oplevert.
